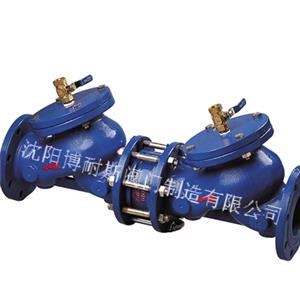

HS41XA带过滤防污隔断阀概述：

博耐斯HS41XA带过滤防污隔断阀由两个隔开的止回阀和一个液压传动到泄水阀组成，第一个止回阀阀体内装有过滤网。由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态，管路正常供水。在压力异常时，（即出口端压力高于中坚腔），即使两个止回阀都不能反向密封，泄水阀也能自动开启将倒流水泄空，并形成空气隔断，使上游供水干净卫生。 HS41XA带过滤防污隔断阀产品结构具有合理性、使用方便产品、密封性能强、坚固耐用及造型美观等特点。广泛用于电力、冶金、石油、化工、煤气、城建、造纸、纺织、医药、食品、船舶、给排水、能源、钻探等部门。024-62657366

HS41XA带过滤防污隔断阀主要技术参数：

HS41XA带过滤防污隔断阀主要零件材质如下：

HS41XA带过滤防污隔断阀产品结构：

HS41X-A型安全型带过滤防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与第一级止回阀进口端连接。第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。

HS41X-16普通型带过滤防污隔断阀为多重止回密封串联组成。（如下图所示）：

HS41XA带过滤防污隔断阀主要外形及安装尺寸

带过滤防污隔断阀安装要求及示意图：

①带过滤防污隔断阀必须水平安装，安装地点环境应清洁，有足够的维护空间，安全排水器或（空气隔阻器）出口离地面主度大于300mm，并不被水或杂物所淹没。②安装地域应设排水设施。③阀前应装闸阀（蝶阀）过滤器及橡胶软接头（或伸缩器），阀后装闸阀（蝶阀）。其示意图如下：（图三 图四）

带过滤防污隔断阀安装部位：

①自来水管网接入用户的接户管水表后面

②生活用水管道上接出非生活用水和排污管，安装于接出管起端。

③生活饮用水水箱的进水管上（水箱底部进水时）。

④生活饮用水管道上串联加压泵时安装于泵吸水管上。
