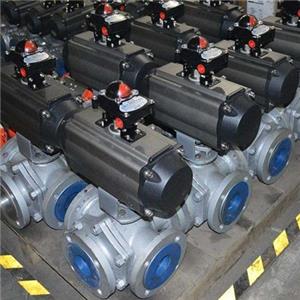

性能规范:
公称压力 | 常温大 | 壳体试 | 气密封 | 高压密封 |
1．6 | 1．6 | 2．4 | 0．6 | 1．76 |
2．5 | 2．5 | 3．8 | 0．6 | 2．75 |
4．0 | 4．0 | 6．0 | 0．6 | 4．4 |
c1assl50 | 2．0 | 3．0 | 0．6 | 2．2 |
试验压力 单位：mpa 使用范围
■主要零件材料:
阀体＼阀盖 | gb | wcb | zglcrl8ni9ti | zgocfl8nil2m02ti | |||
astm | wcb | cf8 | cf8m | ||||
球体 | gb | 2cfl3 | 1cfl8ni9ti | 0cfl8ni12m02ti | |||
astm | 420 | 304 | 316 | ||||
阀杆 | gb | 2crl3 | 1crl8ni9ti | 0crl8ni12m02ti | |||
astm | 420 | 304 | 316 | ||||
阀座 | gb | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 |
astm | |||||||
填料 | gb | 柔性石墨 | 柔性石墨 | 柔性石墨 | |||
astm | |||||||
螺栓 | gb | 35 | 0crl8ni9 | 0crl8ni9 | |||
astm | a193b7 | a320-b8 | a320-b8 | ||||
螺母 | gb | 45 | 0cfl8ni9 | 0crl8ni9 | |||
astm | a1942h | a194-8 | a194-8 |
■主要零件材料及性能:
阀体 | 阀杆 | 阀球 | 密封面 | 垫片 | 填料 | 工作温度 | 适用介质 |
wcb | 1cr13 | 1cr13 | 1cr13 司太立合金 本体材料 | 柔性石墨 不锈钢加柔性石墨 08软钢 f304 f316 | 柔性石墨 编结石墨 | -29-425℃ | 水、蒸汽、油品 |
wc6 | 15crmo | 15crmo | -29-425℃ | ||||
wc9 | 25cr2mov | 25cr2mov | |||||
lcb | 304 | 304 | -46-354℃ | ||||
cf8 | 304 | 304 | -196-600℃ | 部分酸、碱 | |||
cf3 | 304l | 304l | |||||
cf8m | 316 | 316 | |||||
cf3m | 316l | 316l |
■主要连接尺寸及重量：
pn1.6mpa
公称通经dn | 150 | 200×150 | 200 | 250×200 | 250 | 300×250 | 300 | 350×300 | 350 | 400×350 | 400 | 450×400 | 450 | 500×450 | 500 | 600×500 | 600 | |
球孔d1 | 150 | 150 | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 400 | 450 | 450 | 500 | 500 | 600 | |
l | 570 | 570 | 670 | 670 | 760 | 760 | 850 | 850 | 980 | 980 | 1080 | 1080 | 1220 | 1220 | 1360 | 1360 | 1750 | |
h | 219 | 219 | 273 | 273 | 360 | 360 | 395 | 395 | 430 | 430 | 470 | 470 | 550 | 550 | 580 | 580 | 700 | |
手动 | h1 | 330 | 330 | 398 | 398 | 495 | 495 | 580 | 580 | 625 | 625 | 670 | 670 | 698 | 698 | 840 | 840 | 1050 |
e | - | - | 116 | 116 | 116 | 116 | 171 | 171 | 171 | 171 | 257 | 257 | 257 | 257 | 257 | 257 | 150 | |
f | - | - | 350 | 350 | 350 | 350 | 400 | 400 | 420 | 420 | 400 | 400 | 420 | 420 | 400 | 400 | 410 | |
w | 1050 | 1050 | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
电动 | h2 | 554 | 554 | 600 | 600 | 652 | 652 | 760 | 760 | 770 | 770 | 830 | 830 | - | - | 940 | 940 | 1020 |
l1 | 235 | 235 | 235 | 235 | 235 | 235 | 259 | 259 | 400 | 400 | 400 | 400 | - | - | 410 | 410 | 410 | |
气动 | h3 | 666 | 666 | 736 | 736 | 926 | 926 | 1059 | 1059 | 1127 | 1127 | 1393 | 1393 | 1468 | 1468 | 1538 | 1538 | 1370 |
l2 | 776 | 776 | 736 | 736 | 776 | 776 | 1060 | 1060 | 1060 | 1060 | 1360 | 1360 | 1360 | 1360 | 1360 | 1360 | 2840 |
